F5G 矿用智能全光工业环网具有全光联接、超大带宽和确定性体验的优势，结合煤矿行业的特点，从“电气、业务、施工、维护”四个方面，提升安全性和可靠性，用全光纤网络承载井下所有业务，为矿山安全监控网络及远程作业网络保驾护航。
F5G 矿用智能全光工业环网作为新一代矿山网络的基础设施，将为煤矿智能化建设提供一条信息高速公路，进一步加强煤矿多源信息实时感知，使全流程人- 机- 环- 闭- 管数字互联高效协同、减少安全管控风险、推进生产现场全自动化作业，为煤炭企业创造更多价值。

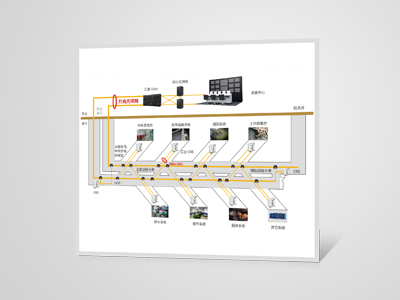

系统配置图

系统特点

安全可靠

• 电气安全：无源“替”有源，采用两层网络架构，以无源分光器替代有源交换机，降低井下电火花风险。
• 业务安全：高可靠环网，工业环网菊花链型拓扑组网结构和设备级、链路级的1+1 冗余保护，支持30ms保护倒换，支撑业务“0”中断，可抗多点失效，保障业务安全。
• 施工安全：预制连接缆，采用先进等光器件制造工艺，光线接头全部在工厂预制，相比传统网络不需要井下融纤操作，保证井下作业安全，施工效率提升10 倍，0.08dB 接续衰耗为业界十分之一。
• 维护安全：光纤智能诊断，可准确判断出故障位置，定位精度高达0.5 米，相比传统方式，光纤智能诊断减少了90% 的井下维护时间，提升了运维人员的安全性。

极简部署

• 网络架构极简一跳直达井上
• 40KM 长距覆盖，一张网全覆盖
• N×10G 大带宽满足长期演进诉求
• 全程预连接，免井下熔纤，灵活扩展，更安全；
• 无源ORP，节省40% 防爆箱；
• 即插即用，快速部署，节省30% 部署时间。

智能运维

• 全网eSight 网管可管可视，运维效率提升40%;
• 智能光路诊断，光纤故障分钟级定位，光纤断点精准探测。

 CAD物理位置可视+井下精准故障定位

• 基于煤矿CAD 图纸进行网络点亮：基于物理位置的可视和定位是当前煤矿客户的普遍诉求。当前煤矿行业设备、管线、网络规划和设计还是以CAD 为主。针对客户痛点，F5G 进行了专门研发。
• 精准故障定位：井下运维难，排障一直是客户痛点，排障时间>4 小时×N。F5G 实现了精确到米的精准故障定位。
