GAD200矿用本安型张力传感器
主要用于煤矿井下带式输送机胶带张紧力和应用钢丝绳牵引的钢丝绳张力的检测。
结构特点

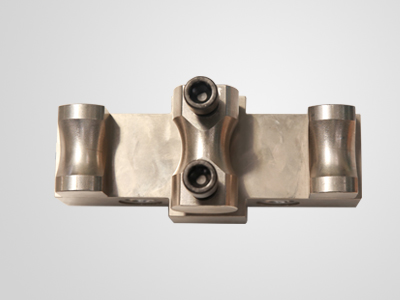

张力传感器由变送器主体、应变片、变送电路三部分组成,针对煤矿井下的使用条件,该传感器设计成旁压式,不需对钢丝绳及设备作任何处理,方便安装使用。
工作原理
传感器通过拉板和导轮把钢丝绳的拉力转换成对传感器的旁压力,再通过电路分析后输出对应于拉力大小的电流信号,供其它检测设备分析与控制使用。
主要性能
- 额定电压:DC24V
- 最大工作电流:≤25mA
- 张力:0~200kN
- 输出信号:4~20 mA
- 测量误差:±5%
本安参数
- Ui:24.5V
- Ii:0.5A
- Ci:0.012μF
- Li:0mH
重量及外形尺寸
- 重量:10kg
- 外型尺寸:240×421×220(mm)
